由图1可以看出,所举的100W GLS例子而言,可见光辐射仅占5%,红外辐射占83%,传导和对流损失占12%。
总的来说,向前的红外辐射占白炽灯能量的绝大部分,大量能量用于向前的发热,仅小部分能量用于向前的发光。
2、荧光灯的能量分析

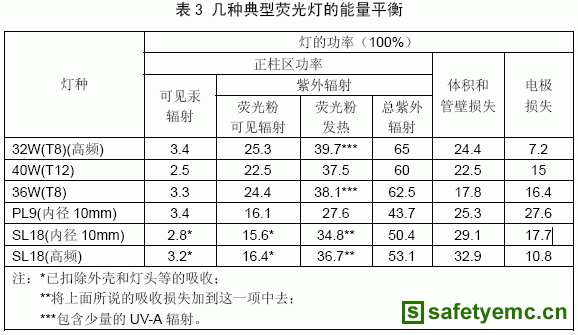

几种典型荧光灯的可见光辐射、红外线辐射和非辐射的热损失的能量平衡见表3。
从表3可以看出,以36W(T8)荧光灯为例,可见光辐射27.7%,红外辐射占38.1%(含少量的紫外辐射),传导和对流损失占34.2%。

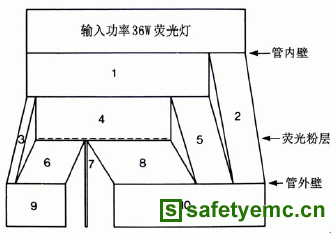

36W、colour 82的荧光灯的能量平衡的例子如图2所示。
1.电正柱功率30.1W; 2. 电极热损失5.9W;
3. 来自放电正柱的可见光1.2W; 4. 来自放电正柱的紫外辐射22.5W;
5. 放电正柱的热损失6.5W; 6. 来自荧光粉层的可见光辐射8.8W;
7. 紫外辐射0.2W; 8. 红外辐射13.5W;
9.总的可见光辐射10W; 10. 红外辐射、传导和对流25.8W。
图2 36W、colour 82的荧光灯的能量平衡
由图2可以看出,所举的36W、colour 82的荧光灯例子而言,可见光辐射占27.8%,红外辐射占37.5%,紫外辐射占0.6%,传导和对流损失占34.1%。
总的来说,向前的红外辐射占的比例比白炽灯小得多,差不多为白炽灯的一半。传导和对流损失占的比例比白炽灯大得多,差不多为白炽灯的一倍。
3、低压钠灯和HID灯的能量分析

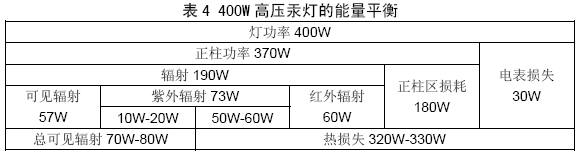

400W高压汞灯的总可见光辐射和热损失的能量平衡见表4。
从表4可以看出,400W高压汞灯,可见光辐射占17.5%-20%,红外辐射占15%,热损失占80%-82.5%。

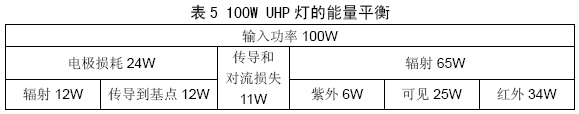

100W超高性能光源的可见光辐射、红外辐射、传导和对流损失等的能量平衡见表5。
从表5可以看出,100W UHP灯,可见光辐射占25%,红外辐射占34%,传导和对流损失占11%。

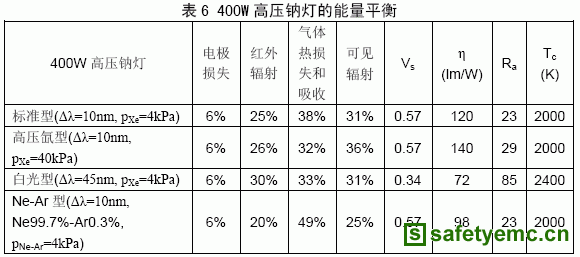

400W高压钠灯的可见光辐射、红外辐射、电极损失、气体热损失和吸收的能量平衡见表6。
从表6可以看出,各种类型的400W高压钠灯,可见光辐射占25%-36%,红外辐射占20%-30%。
500W钠-铊-铟灯和高压汞灯的可见光辐射、红外辐射、非辐射等的能量平衡见表7。
