4、LED的能量分析
LED有25%-30%的可见光，红外辐射没有，70%-75%热量（非辐射热）。LED向前照的可见光只有25%-30%，没有红外线出来。其他都是热，不是辐射热，而是传导热。

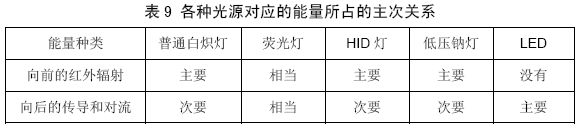

根据各种光源的辐射能量分析，得到各种光源对应的能量所占的主次关系如表9所示。


二、灯具热试验时应关注的被聚光照射的物体的测量点

对白炽灯而言，关注反射型白炽灯，因为其有强的集光性。一般的反射型灯泡采用抛物面形状的反射镜面，还有一种椭球反射面的反射型白炽灯。常用的有镀铝抛物反射型灯（PAR灯）和多层介质膜反射型灯（MR灯）。PAR灯有聚光型和泛光型两大类，光束角为5º~60º。RF为泛光反射型，RS为聚光反射型，BRF为封闭泛光反射型，BRS为封闭聚光反射型。反射型白炽灯根据泡壳的加工方法，可分为吹制泡壳反射型白炽灯和压制泡壳反射型白炽灯两类。PAR灯采用压制泡壳封闭式光束灯结构。为了减少出射光线的热量，在透镜上涂以红外反射膜，可做成冷光型的PAR灯。MR型卤钨灯是将反光镜和灯泡一体化的卤钨灯。抛物反光镜是由玻璃压制而成，内表面涂以多层介质膜。这层膜作用是反射可见光，而透红外光。可见光被反射到需要照明的物体上，所发射的红外线大部分透过反射镜被滤掉了。在目标所接受的光中几乎没有红外辐射，因而MR型卤钨灯又俗称冷光束卤钨灯。MR型卤钨灯可做成宽、中和窄三种光束型号。

反射型白炽灯可分为热量向前的反射型白炽灯和热量向后的反射型白炽灯。热量向前的反射型白炽灯是指热量与光的出射方向相同，又称一般反射型灯。热量向后的反射型白炽灯是指热量与光的出射方向相反。热量向前的反射型白炽灯和热量向后的反射型白炽灯形状可能相同，应注意防止误用。

热量向前的反射型白炽灯灯具中一旦使用了热量向后的反射型白炽灯时，可能会使灯座、电线、灯罩等的部位温度超过规定值，而发生危险。如果存在这种危险情况的话，GB 7000.1的3.2.11要求灯具标记符号 ，以警告不能使用冷光束灯。

热量向后的反射型白炽灯一旦使用了热量向前的反射型白炽灯时，可能会使被照物的温度超过规定值，可能存在着火危险。如果存在这种危险情况的话，GB 7000.1的3.2.15要求灯具标记符号 ，以告知使用者该灯具设计使用碗形镜面反射灯泡。

对白炽灯而言，尤其对热量向前的反射型白炽灯，应关注被照射物体的测温点。
对于HID灯和低压钠灯，应关注被照射物体的测温点。
从表9可以看出，GB 7000.1的3.2.13要求灯具标记的离被照物最短距离的符号 ，不适用LED光源。LED灯具热试验时的关注点不是向前的辐射热，而是向后的传导热。

三、结束语

灯具热试验时应关注的被聚光照射的物体的测量点，取决于根据各种光源的辐射能量分析，不是所有的光源都需要测量照射面的温度。LED灯具无需测量向前的照射面的温度。

参考文献

[1] 《光源与照明（第四版）》，[英]J·R·柯顿 A·M·马斯登 主编 陈大华 刘九昌 徐庆辉 刘 动 译，复旦大学出版社 2000年1月第一次印刷；
[2] 《光源原理与设计（第二版）》，周太明 周详 蔡伟新编著，复旦大学出版社 2006年12月第二版第一次印刷；
[3] THE IESNA LIGHTING HANDBOOK NINTH EDITION；
[4] LIGHTING MANUAL Philips Lighting fifth edition。
