摘 要：文章分析了白炽灯、荧光灯、HID灯（高压钠灯、高压汞灯、各种金属卤化物灯）、低压钠灯的辐射能量分布和LED光源特性，给出了光源的能量平衡图，从而得出各种光源对应的能量所占的主次关系。根据各种光源的能量分布，阐述了灯具热试验时应关注的被聚光照射的物体的测量点。

关键词：光源；辐射；辐射能量；灯具；热试验；LED灯具

光是能量的一种形态，这种能量能从一个物体传播到另一个物体，在传播过程中无需任何物体作为媒介。这种能量的传递方式被称为辐射，辐射的含义是指能量从能源出发沿直线向四面八方传播，尽管实际上它并不总是沿直线方向传播的，特别在通过物体时方向会有所改变。有些形式的辐射是由粒子组成的，例如由放射性物质引起的辐射。光一度被认为是粒子束，但后来经实践证明，用波动来描述光的特性更为恰当 ，光线的方向也就是波传播的方向。约100年前，人们已证实了光的本质是电磁波，后来又搞清了在波长范围极其宽广的电磁波中，可见光波仅占了极小的部分。

       电磁波可见光部分的波长范围约在380nm~780nm之间，在这个范围内的各种波长，都可凭眼睛的颜色感觉来加以区别。蓝色和紫色属于短波，红色属于长波，黄色和绿色处于可见波长范围的中间部分。

      波长超过可见光谱的紫色和红色两端的电磁辐射，分别称为紫外辐射和红外辐射。

      光源的辐射能量是指光源辐射出来的光的能量，包括紫外辐射能量、可见光辐射能量和红外辐射能量。辐射以外的能量为非辐射损失，包括传导和对流损失。

一、光源的辐射能量分析

1、白炽灯的能量分析

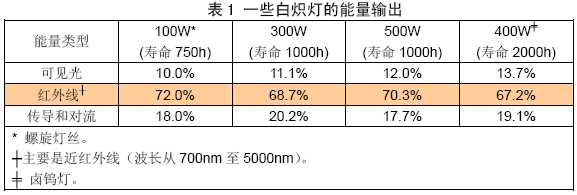

一些白炽灯的可见光辐射、红外线辐射、传导和对流损失的能量输出见表1。

       由表1可以看出，以100W白炽灯为例，可见光辐射能量所占比例为10.0%。红外线辐射能量所占比例为72.0%。用光的形式辐射出去的能量所占的比例为82.0%。传导和对流损失占18%。
白炽灯的非辐射损失包括泡壳灯头吸收损失、气体损失和支架等热损失。

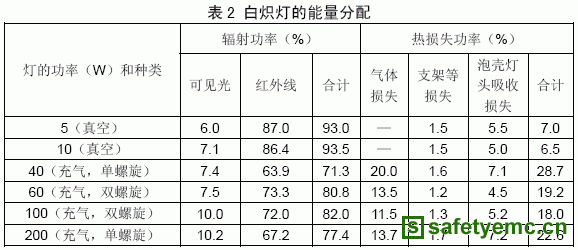

真空白炽灯、单螺旋和双螺旋充气白炽灯的可见光辐射、红外线辐射和非辐射的热损失的能量分配见表2。

       由表2可以看出，白炽灯的绝大部分功率都变成了红外线辐射，可见光辐射功率所占的比例很小，一般不到10%。红外线辐射占比例为67%~87%。
100W 普通照明灯泡（GLS）的能量平衡的例子如图1所示。


1.可见光辐射5W； 2. 来自灯丝的红外辐射61W；
3.灯丝至泡壁的传导和对流损失34W； 4. 来自泡壳的红外辐射22W；
5.总的传导和对流损失12W； 6. 总的红外辐射83W。
图1 100W GLS灯的能量平衡
